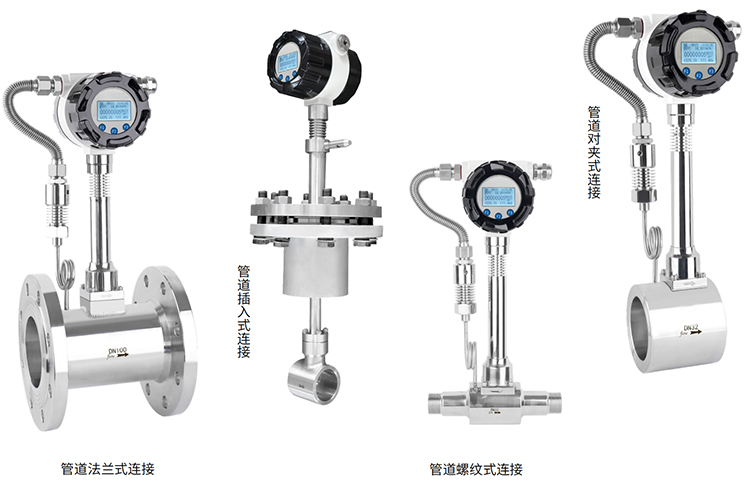

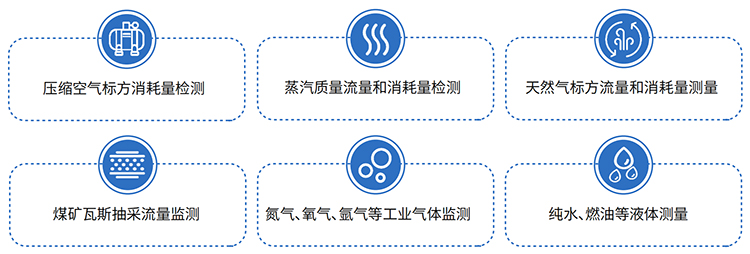

氬氣流量計的種類和適用范圍

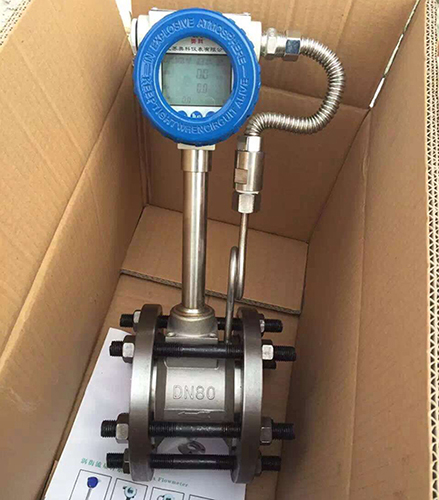

氬氣流量計產品特點

1.本產品發生體采用頂角朝前的三角柱設計，提高了產品的穩定性。

2.表體均采用304不銹鋼硅溶膠工藝精鑄而成，性能穩定，外觀精美。

3.表體DN15-DN25三角柱采用冷鑲技術，產生信號精準，穩定。解決了渦街流量計小口徑測量不準確的問題。

4.表體DN32-DN150三角柱和表體一體鑄造成型，精加工后投入使用，產生信號精準，一致性好，不會出現焊接三角柱產生的高溫變形影響信號產生的現象。

5.表體自DN50起以上各規格均采用內置式結構，即將測量探頭鑲?cè)肴侵鶅?nèi)。國內只有少量大口徑表體采用此結構，雖增加了工藝難度，但提高了產品的抗干擾能力。

6.渦街傳感器輸出脈沖頻率，其頻率與被測流體的實際流量成線性，零點無漂移，性能穩定。

7.現場顯示型渦街流量計采用智能軟件中文操作，氣液通用，可選多種流量單位（m3/h，t/h，t/m，kg/h等）多種算法（常規體積流量，常規質量流量，常規氣體體積流量，飽和蒸汽溫度補償，飽和蒸汽壓力補償，過熱蒸汽溫壓補償?shù)龋僮骱唵危m用廣泛；可對儀表系數非線性進行修正，提高測量精度。

8.采用消擾路和抗振動探頭，配合表體抗干擾的設計，

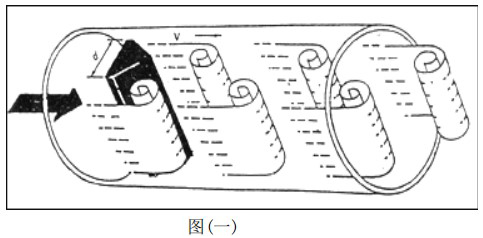

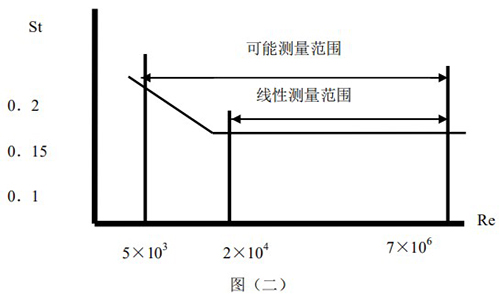

氬氣流量計工作原理

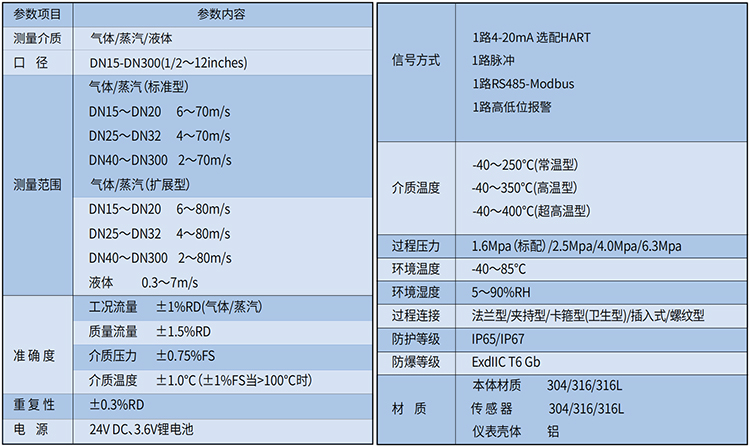

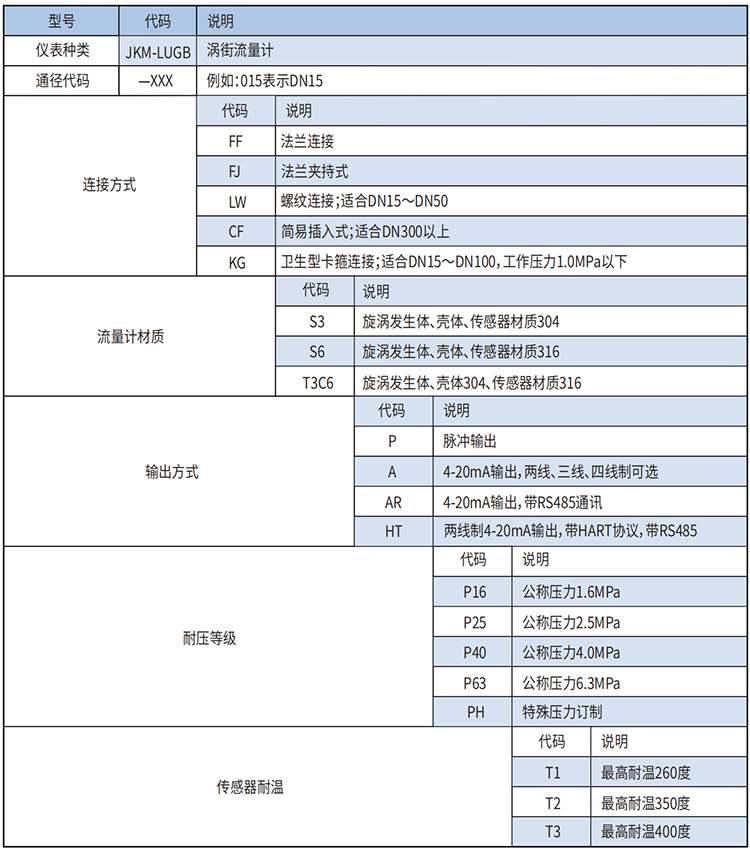

氬氣流量計主要技術性能

1.儀表口徑：15、20、25、40、50、65、80、100、125、150、200、250、300

2.測量介質：液體、氣體、蒸汽（飽和蒸汽、過熱蒸汽）、特殊型的可以測量耐腐蝕性介質。

3.精度（準確度、精確度）：液體：±1.0％，蒸汽或氣體：±1.0％、±1.5％

4.量程比：1：10；1：15；1:20

5.傳感器材質：304不銹鋼、316（L）不銹鋼等

6.使用條件：   介質溫度：-1O℃ ～ +250℃、+250℃ ～ +320℃，環境溫度：-30℃ ～+60℃

7.供電電源：直流供電電壓24V，現場顯示型采用3.6V鋰電池供電。

8.輸出信號：脈沖信號、4-20mA模擬信號。

9.通訊接口：RS485通訊輸出、HART協議等。

10.防爆型號: EXdⅡCT6Gb

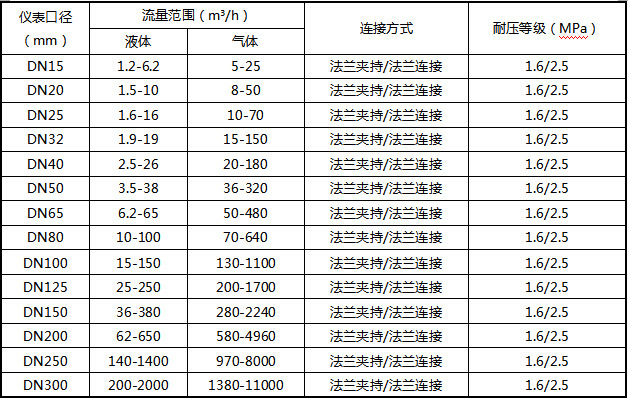

氬氣流量計流量范圍及工作壓力

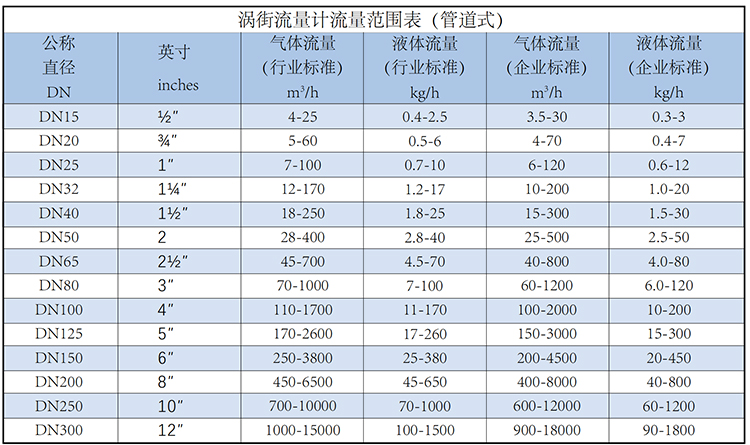

1、一般液體和普通氣體所對應的工況流量范圍

2、各規格流量計在測量飽和蒸汽時所對應的流量范圍

（單位：kg/h）

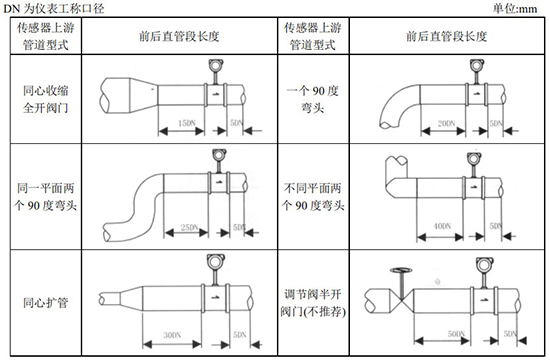

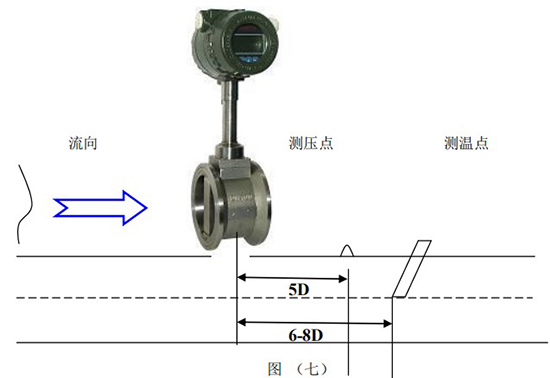

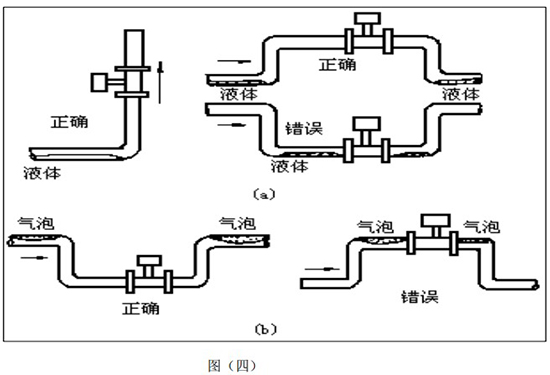

氬氣流量計安裝尺寸

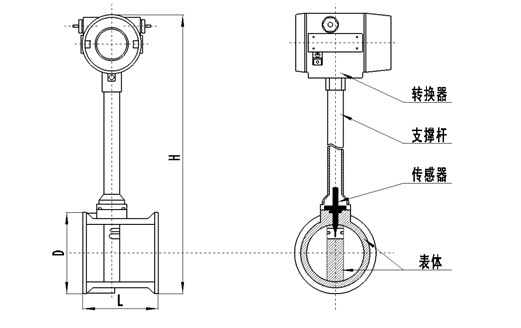

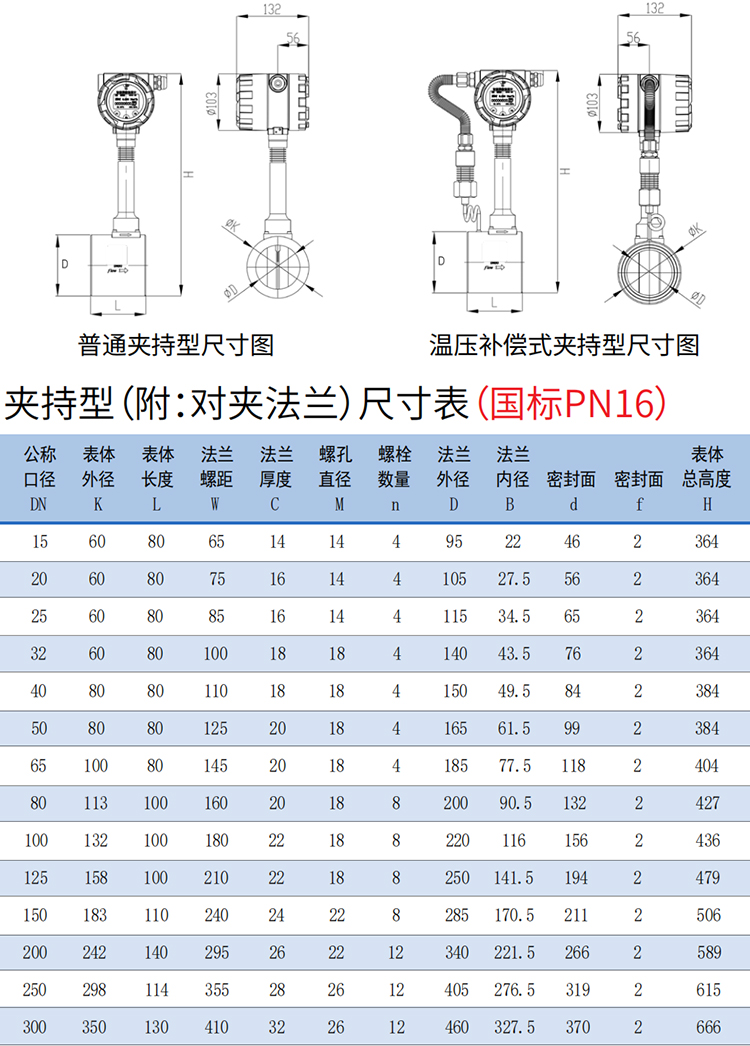

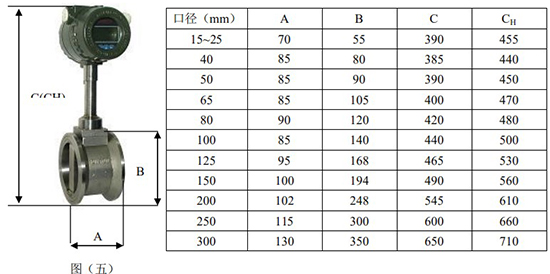

圖1  法蘭夾裝式渦街流量計結構圖

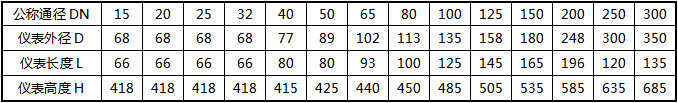

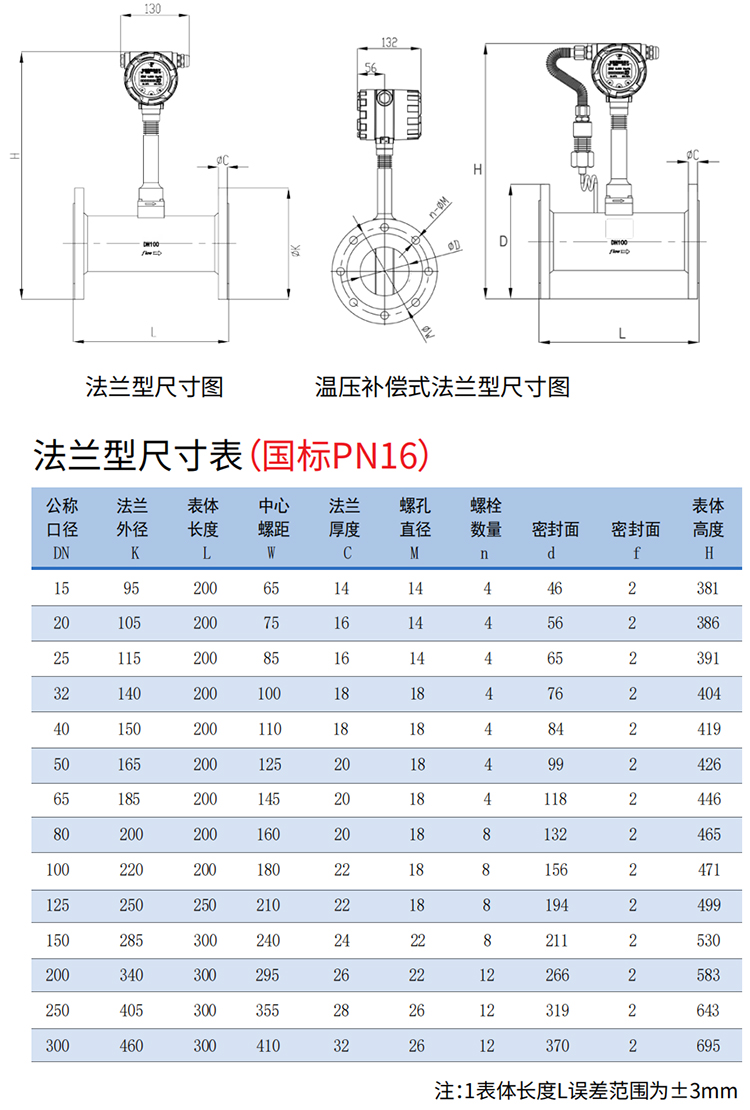

法蘭夾持式渦街流量計參考尺寸（如圖1）

注：（1）以上參數僅適用于法蘭卡裝式1.6Mpa以下壓力規格的渦街流量計。

（2）安裝法蘭為專用法蘭，出廠時已配備，安裝法蘭的標準為企業標準，推薦使用

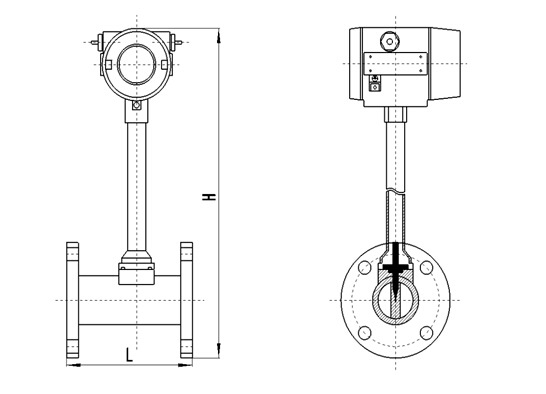

圖2  法蘭連接式渦街流量計結構圖

法蘭連接式渦街流量計參考尺寸（如圖2）

注：（1）以上參數僅適用于法蘭連接式1.6Mpa以下壓力規格的渦街流量計。

（2）法蘭連接式渦街流量計出廠時不配帶管道法蘭和螺栓，用戶需另行購買，連接法蘭的標準為GB/T9119-2000突面板式平焊鋼制管法蘭。

說明：（1）以上尺寸僅供設計選型時參考，實際尺寸以出廠或訂貨時確認為準。

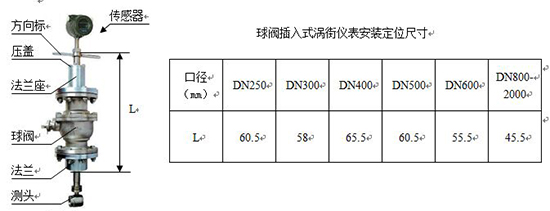

（2）管道對焊式、螺紋連接式、卡箍連接式、固定插入式、球閥插入式的結構外形尺寸，以及高溫型、低溫型的外形尺寸以出廠或訂貨時確認為準。（3）流量計安裝法蘭采用企業標準或**標準GB/T9119-2000，也可根據用戶需要采用**其他部門或行業標準，或采用其他**標準（美標、德標、日標等），如需特殊標準請在訂貨時注明
